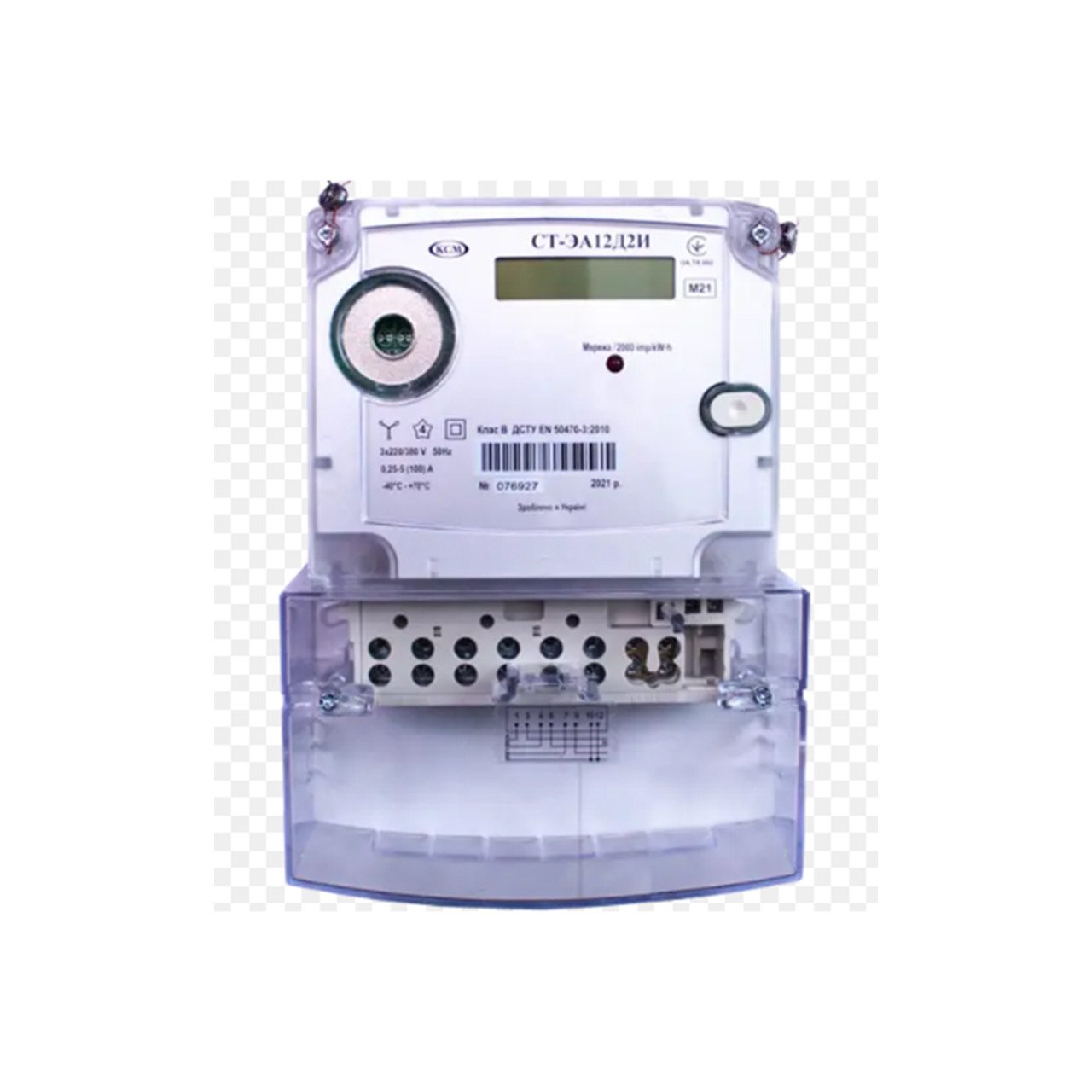

Лічильник СТ-ЕА12ДИ випускається підприємством – виробником в опломбованому вигляді і призначений для експлуатації без повторної перевірки перед установкою у споживача.Електролічильник СТ-ЕА12ДИ має семіразрядний електромеханічний рахунковий механізм.
Світлові індикатори контролю індукують:
зворотний потужність (енергію) по кожній фазі (реверс);
наявність напруги і струму по кожній фазі;
наявність занижених значень або відсутність фазних напруг;
стан обліку;
порушення послідовності підключення фаз.
Лічильник СТ-ЕА12ДИ призначений для вимірювання електричної енергії при наступних параметрах вхідного сигналу:
– максимальне напруження (фазное) – від 143 до 253 В;
– сила струму в кожній фазі – від стартової сили струму до максимальної, відповідно до варіанту виконання
лічильника;
– частота мережі – від 47,5 до 52,5 Гц;
– коефіцієнт потужності соѕφ – від 0,5 до 1,0 при індуктивному навантаженні і від 0,8 до 1,0 при
ємнісний навантаження.
Електролічильник має передавальний пристрій, поєднане з його повірочним виходом, призначений для перевірки лічильника та дистанційної передачі інформації про приріст вимірюваної електричної енергії.
Лічильник електроенергії СТ-ЕА12ДИ виконаний на трифазної великій інтегральній мікросхемі (БІС), яка вимірює потужність і генерує імпульси з частотою, пропорційною вимірюваної потужності.
У корпусі розміщені вимірювальні трансформатори струму, відліковий пристрій і друкована плата, на якій розміщені ВІС, блок живлення, вузол індикації. На панель виведені світлодіодні індикатори «U» за фазами «А», «В», «С» – групи індикаторів наявності фазної напруги кожної фази, зворотній послідовності підключення фаз, зворотного напрямку струму.
Лічильники відповідають вимогам ДСТУ ІЕС 61036: 2001, СОУ-Н МПЕ 40.1.35.110:2005, сертифіковані на відповідність вимірювальної техніки затвердженому типу і внесені до Держреєстру.
Основні технічні характеристики електролічильника СТ-ЕА12ДИ:
Клас точності: 1
Частота, Гц: 50 ± 2,5
Номінальна напруга, В: 3х220 / 380
Номінальний струм, А: 5
Максимальний струм, А: 120
Струм запуску, мА: 20
Температурний діапазон, С °: від – 40 до +70
Маса, кг, не більше: 1,8
Габарити, мм, не більше: 263х177х95
Передавальне число, імп. / КВт • год 2000
Міжповірочний період, років: 16
